電機三相旋轉磁場和兩相旋轉磁場有何區別

        就所產生的磁場而言，并無區別。但由于電機繞組結構的不同，繞組相互間的耦合情況是不同的。

        電機三相繞組由于各相繞組在空間位置上互差2π/3電角度，因而任何一相電流所產生的磁通，必然要穿過另外兩相繞組，在另外兩相繞組中產生互感電動勢，即電機三相繞組相互間存在著磁的耦合，如圖a所示。

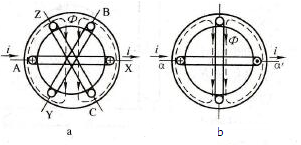

圖1  三相繞組與二相繞組的比較

a)三相繞組b）二相繞組

        電機兩相繞組由于各相繞組在空間位置上互相垂直，因而任何一相電流所產生的磁通，并不穿過另外一相繞組，相互間不存在著磁的耦合，如圖b所示。
