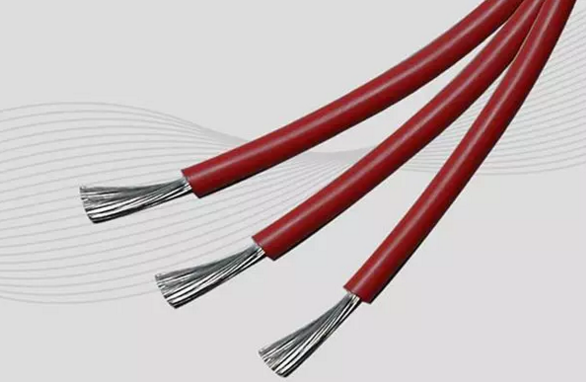

電機引接線的制作流程防護等級

　　大家在了解了電機引接線制造的特性以后，是不是最電機引接線的制造流程很好奇呢，不知道怎么去生產電機引接線，以下文章就是對電機引接線制造的流程進行講解，希望通過以下文章可以幫助大家更好的去制造電機引接線。

一、銅、鋁單絲拉制

　　電機引接線常用的銅、鋁桿材，在常溫下，利用拉絲機通過一道或數道拉伸模具的模孔，使其截面減小、長度增加、強度提高。拉絲是各電機引接線公司的首道工序，拉絲的主要工藝參數是配模技術。

二、單絲退火

　　銅、鋁單絲在加熱到一定的溫度下，以再結晶的方式來提高單絲的韌性、降低單絲的強度，以符合電機引接線對導電線芯的要求。退火工序關鍵是杜絕銅絲的氧化。

三、導體的絞制

　　為了提高電機引接線的柔軟度，以便于敷設安裝，導電線芯采取多根單絲絞合而成。從導電線芯的絞合形式上，可分為規則絞合和非規則絞合。非規則絞合又分為束絞、同心復絞、特殊絞合等。

　　為了減少導線的占用面積、縮小電機引接線的幾何尺寸，在絞合導體的同時采用緊壓形式，使普通圓形變異為半圓、扇形、瓦形和緊壓的圓形。此種導體主要應用在電力電機引接線上。電機引接線電機引接線基本知識。

四、絕緣擠出

　　電機引接線主要采用擠包實心型絕緣層，塑料絕緣擠出的主要技術要求。

　　1.偏心度：擠出的絕緣厚度的偏差值是體現擠出工藝水平的重要標志,大多數的產品結構尺寸及其偏差值在標準中均有明確的規定;

　　2.光滑度：擠出的絕緣層表面要求光滑，不得出現表面粗糙、燒焦、雜質的不良質量問題;

　　3.致密度：擠出絕緣層的橫斷面要致密結實、不準有肉眼可見的針孔，杜絕有氣泡的存在。

五、成纜

　　對于多芯的電機引接線為了保證成型度、減小電機引接線的外形，一般都需要將其絞合為圓形。絞合的機理與導體絞制相仿，由于絞制節徑較大，大多采用無退扭方式。成纜的技術要求：一是杜絕異型絕緣線芯翻身而導致電機引接線的扭彎;二是防止絕緣層被劃傷。

　　大部分電機引接線在成纜的同時伴隨另外兩個工序的完成：一個是填充，保證成纜后電機引接線的圓整和穩定;一個是綁扎，保證電機引接線不松散。

六、內護層

　　為了保護絕緣線芯不被鎧裝所疙傷，需要對絕緣層進行適當的保護，內護層分：擠包內護層(隔離套)和繞包內護層(墊層)。繞包墊層代替綁扎帶與成纜工序同步進行。

七、裝鎧

　　敷設在地下電機引接線，工作中可能承受一定的正壓力作用，可選擇內鋼帶鎧裝結構。電機引接線敷設在既有正壓力作用又有拉力作用的場合(如水中、垂直豎井或落差較大的土壤中)，應選用具有內鋼絲鎧裝的結構型。

八、外護套

　　外護套是保護電機引接線的絕緣層防止環境因素侵蝕的結構部分。外護套的主要作用是提高電機引接線的機械強度、防化學腐蝕、防潮、防水浸人、阻止電機引接線燃燒等能力。根據對電機引接線的不同要求利用擠塑機直接擠包塑料護套。

　　電機引接線符合IEC331規定火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流符合GB12666.6-A類火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流符合GB12666.6-B類火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流。

　　1JBQ和JFEM電機引接線橡皮絕緣護套B級接線JBQ和乙丙橡皮絕緣氯醚護套F級引接線JFEM是目前用的最多的引接線。柔軟性好，耐壓水平比較高價格也比較低。但它們最高連續運行溫度達不到規定的數值，外徑太大，耐浸漬漆性能不佳，浸潰烘熔后易發脆開裂。

　　特別是其護套和內層橡皮絕緣機械強度都不高，低于浸潰漆固化后強度和浸漬漆與護套的粘接力，因此為分開朝接線往往破壞了絕緣層，甚至露出導體(這種儲況環氧漆為最嚴重)，出口電機中外商拒絕認可這兩種引接線。

　　2JZQ、JZY和JY電機引接線JZQ為聚霜薄膜帶繞包導體聚酣纖維編織護套外涂特種漆，B級引接線。

　　JZY為聚酯薄膜云母帶繞包導體聚酯纖維編織護套外涂合成漆或有機硅漆，F級引接線。

　　JY為玻璃纖維補強云母帶繞包導體，玻璃纖維編織護套外涂合成漆或有機硅漆，H級引接線。

　　這一類型引接線最高連續運行溫度符合相應絕緣等級要求，外徑小，機械強度高，耐彎曲，尤其耐浸漬漆，浸漬烘熔后不開裂不粘連(即使粘連分開后不傷絕緣層)，成本相對說也不高。缺點是柔軟性比較差，尤其是剝離質量差，用普通剝線裝置很難一次剝盡，甚至要多次，因此工藝性不好妨礙推廣。

　　JY引接線改用聚四氟乙烯帶加云母帶繞包導體，這樣柔軟性和剝離質量都有改善，由于成本高用做B級引接線不經濟。另外還出現了新問題，那就是編織套易滑動。

　　3XLJV和DJTJR引接線XLJV為輻照交聯聚氯乙烯引接線，DJTJR為輻照交聯阻燃聚烯烴引接線。

　　這兩種引接線由于絕緣部分經過輻照交聯，其耐熱性、機械強度、電氣強度都大幅度提高，因此不僅可以達到F級而且只需比較薄的絕緣就可以達到要求(即外徑小)。耐浸波烘焙、抗粘連不開裂又比較柔軟，剝離質量也好。其中XLyv本比較低一些。

　　綜上所述，東莞電機小編認為JBQ和IFEM不能滿足B級和F級電機的要求，尤其是F級電機，目前尚無一種合適的引接線。應加緊開發輻照交聯聚烯烴和輻照交聯聚氯乙烯等引接線，提高性能降低成本，以滿足B、F級電機的需要。IZQ、IZY和JY系列引接線，如果能克服在應用工藝上一些困難，則不失為一可選用的品種。

　　以上就是東莞電機跟大家分享地關于電機引接線的相關內容，希望通過以上內容，能讓大家對電機引接線產品有更進一步地認識和了解。
