判斷電機繞組內部接線錯誤的方法

        電機繞組內部接線錯誤是指極相組中一只或幾只線圈的頭/尾接錯或嵌反、極相組接反、一相繞組接反、多路并聯繞組支路接錯以及Y形、△形接法錯誤等。

        東莞電機小編分析判斷電機繞組內部接線錯誤方法如下：

1、轉向法

        對于小型電動機，可采用轉向法檢查繞組內部接線是否有錯誤，如下圖所示：

2、指南針法

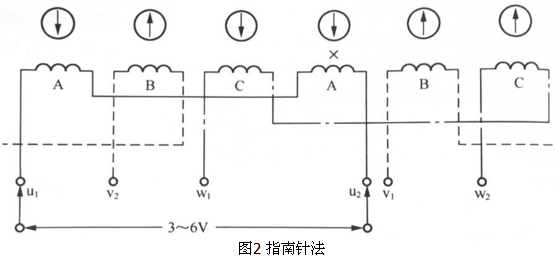

        將3~6V的直流電（干電池或低壓整流器等）通入一相繞組，用指南針沿定子表明移動，如下圖所示：

3、滾珠法

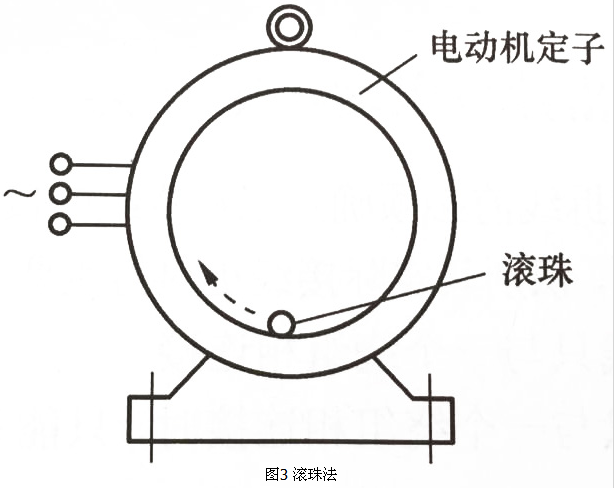

        將電動機的轉子抽出，在定子鐵芯腔內放一顆滾珠，之后給定子繞組中通入三相電流，如下圖所示：

        若繞組沒有接錯時，三相電流產生的旋轉磁場會使滾珠沿著定子鐵芯內表面滾動；當繞組接反時，則磁場錯亂，滾珠便會不滾動或出現反轉。檢查時，通電時間不宜過長，以防燒壞定子繞組。

        滾珠法雖能簡便地查出定子繞組有無接反或嵌反，但并不能確定是哪個極相組或線圈接錯。
