電動機不同功率下的電容C和電阻R選擇說明

1、電容C容量的計算

        C△≥4. 85KcI0（電容器為△形接法）

        CY≥8.4KcI0（電容器為Y形接法）

式中：C△、CY-△、Y形接法電容器的容量（μF）；

        Kc-強迫系數(shù)，取4~6；

        I0-電動機空載電流(A)，一般小容量電動機的I0

        為額定電流的35%～50%。

2、放電電阻R阻值的確定

        放電電阻R可有較大的調(diào)整范圍，一般可取：

式中：f-電源頻率(50Hz)。

        不同功率的電動機，電容C和電阻R的選擇參見表。

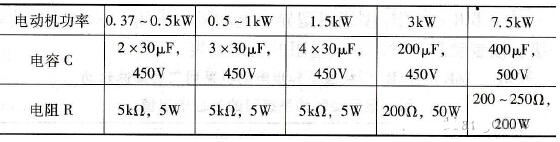

 不同功率電動機電容C和電阻R的選擇

        由于該電動機低速繞組為△形接法，所以電容器組也接成△形。電容器組必須接在低速繞組上。
